HW 60 V1 Standaard versie
Dit ontwerp is de conventionele laadbak zoals we die al jaren kennen van de HW 80 en HW 60 trailers. Deze bak kenmerkt zich door zijn veelzijdigheid, of het nu gaat om het laden van graan of het vervoeren van mest of bouwmaterialen. De bovenste zijwanden kunnen in zeer korte tijd worden verwijderd.
- Kantelbrug met romp 75 cm, conventionele versie met kinematica
- aan beide zijden kantelbaar
- 2 x voor/achterwand onder
- 2 x voor-achterwand boven
- links en rechts twee in de lengte gedeelde valzijden
- de bovenste valkant is voorzien van een slinger en kan gemakkelijk worden verwijderd
- de onderste valwanden zijn voorzien van kinematica en functioneren als zijdelingse uitwerpgoten,
- voor- en achterwand aan elkaar geschroefd
- Kieplagerafmeting: 1480 of 1590 mm – bij bestelling opgeven
- (voor 1480 mm ontvangt u een schets, geef dan de afmeting aan voor de hoogte van de aangelaste schalen)
- roestwerend gegrond roodbruin
HW 60 V2.1
- Kantelbrug met brede wandconstructie 95 cm hoog
- kantelbaar aan één kant, zonder middenstijl
- Kiepbrug aan kiepzijde met versterkt buitenframe profiel 6 mm,
- voor- en achterwanden zijn stevig aan de kiepbak gelast,
- één zijde: doorlopende valkant, stevig vastgelast aan de kiepbak,
- kiepzijde: doorlopende pendelende laadklep zonder middenstijl met
- centrale vergrendeling, geprofileerde lasergelaste zijwand van 2,5 mm dik
- Kieplagerafmeting: 1480 of 1590 mm – opgeven bij bestelling
- (Voor 1480 mm zijn er twee versies, u ontvangt een kleine schets na het plaatsen van de bestelling om de bijbehorende afmetingen aan te geven).

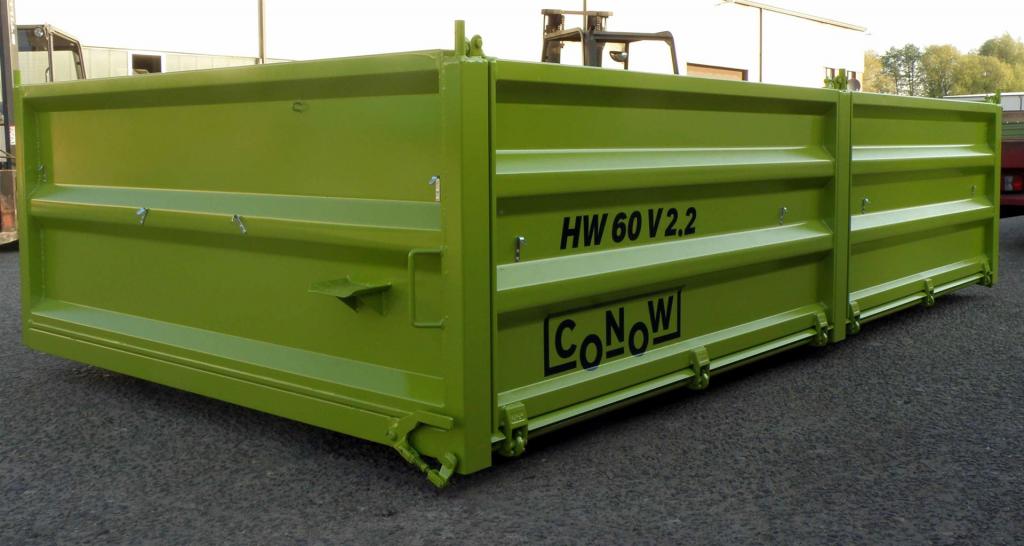

HW 60 V2.2
- Kantelbrug met brede wandconstructie 95 cm hoog
- aan één kant kantelbaar, met een centrale staander
- voor- en achterwand zijn stevig aan de kiepbak gelast,
- één zijde: doorlopende valplaat, stevig vastgelast aan de kiepbak
- andere kant: twee pendelende valkanten met centrale reling en centrale vergrendeling
- Kieplagerafmeting: 1480 of 1590 mm – opgeven bij bestelling
- (Voor 1480 mm zijn er twee versies, hiervoor ontvangt u een kleine schets na het plaatsen van de bestelling om de bijbehorende afmetingen aan te geven).

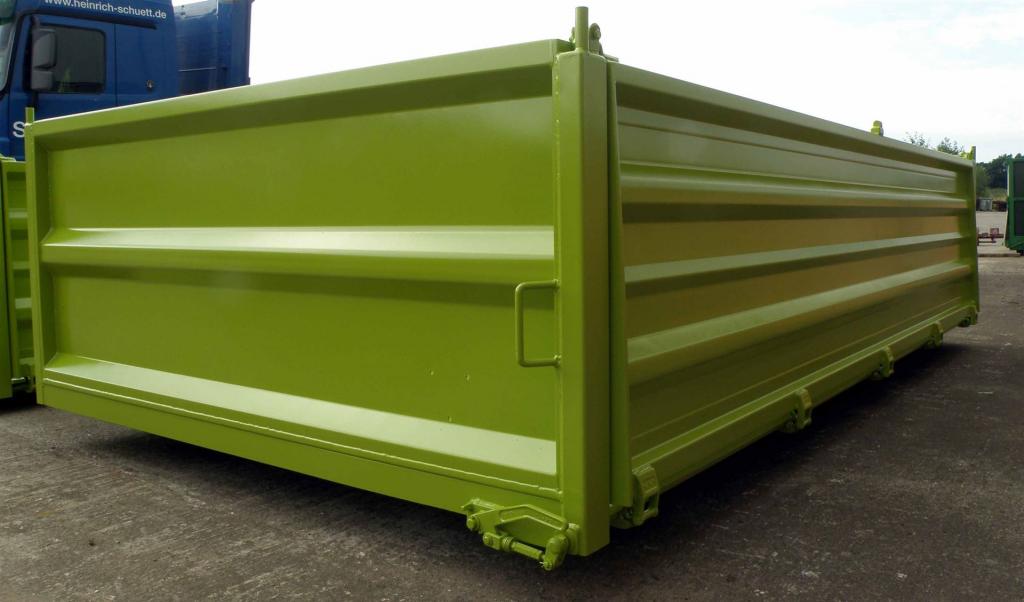

HW 60 V2.3
- Kantelbrug met brede wandconstructie 95 cm hoog
- aan beide zijden kantelbaar, zonder middenstijl
- Kiepbrug aan beide zijden met versterkt buitenframe profiel 6 mm
- Kop- en achterwanden zijn vast aan de kiepbak gelast
- aan beide zijden met doorlopende slinger neerlaatbare zijwanden zonder middenstaander met centrale vergrendeling
- geprofileerde lasergelaste zijwanden 2,5 mm dik
- Kieplagerafmeting: 1480 of 1590 mm – bij bestelling opgeven
- (Voor 1480 mm zijn er twee versies, hiervoor ontvangt u een kleine schets na het plaatsen van de bestelling om de bijbehorende afmetingen aan te geven).

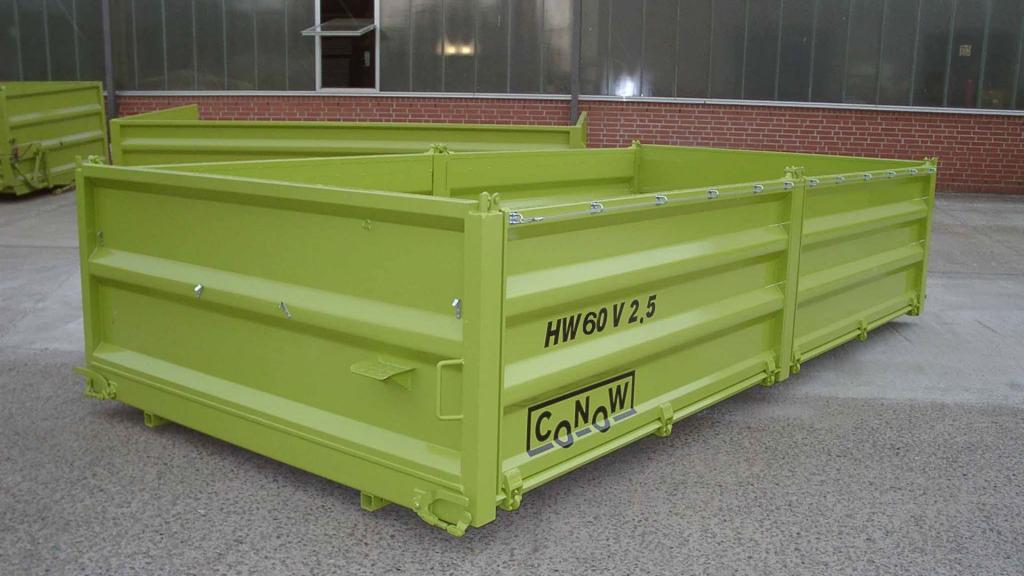

HW 60 V2.5
- Kantelbrug met brede wandconstructie 95 cm hoog
- aan beide zijden kantelbaar met twee middensteunen
- Voor- en achterwanden zijn stevig aan de kiepbak gelast,
- beide zijden met pendelende valwanden, middenstaander en centrale vergrendeling
- Kieplagerafmeting: 1480 of 1590 mm – opgeven bij bestelling
- (Voor 1480 mm zijn er twee versies, u ontvangt een kleine schets na het plaatsen van de bestelling om de bijbehorende afmetingen aan te geven).

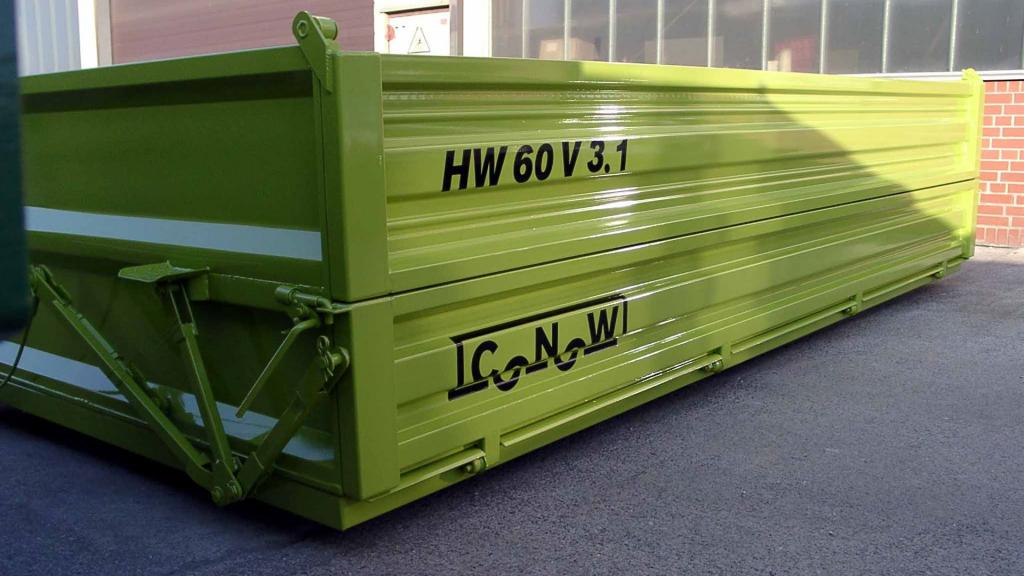

HW 60 V3.1
- Kiepbak met gecombineerde bovenbouw 95 cm hoog
- Voor-, achter- en één zijwand zijn doorlopende valkanten en stevig vastgelast aan de kiepbak.
- de andere zijde met twee in de lengte verdeelde zijwanden versterkt door 3 verticaal ingelaste steunbalken
- de bovenste zijwand is scharnierend gemonteerd en kan gemakkelijk worden verwijderd,
- de onderste uitwerpzijde is voorzien van kinematica en functioneert
- functioneert als zijdelingse losgoot
- Kieplagerafmeting: 1480 of 1590 – opgeven bij bestelling
- (Voor 1480 mm zijn er twee versies, u ontvangt een kleine schets na het plaatsen van de bestelling om de bijbehorende afmetingen aan te geven).

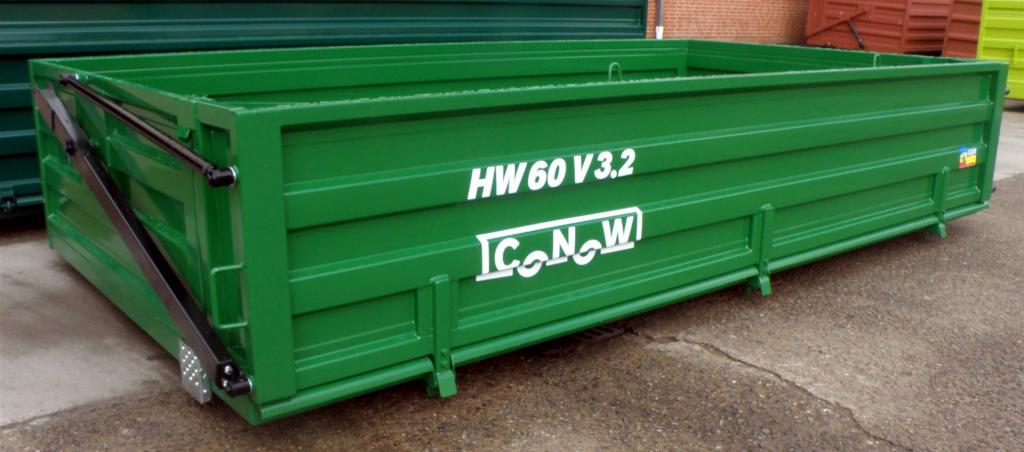

HW 60 3.2
- Kiepbak met gecombineerde bovenbouw 95 cm hoog
- Voor-, achter- en één zijwand zijn elk doorlopende valwanden en stevig aan de kiepbak gelast
- de andere zijwand kan over het gehele oppervlak worden geopend door middel van een kinematisch systeem (vergelijkbaar met SHAB V 5.1)
- met 3 x vergrendeling op de zijwand, incl. twee aangelaste nokken BL 6
- Losopening : 4,50 m x 1,50 m hoog
- Kieplagerafmeting: 1480 of 1590 – opgeven bij bestelling
- (Voor 1480 mm zijn er twee versies, u ontvangt een kleine schets na het plaatsen van de bestelling om de bijbehorende afmetingen aan te geven).

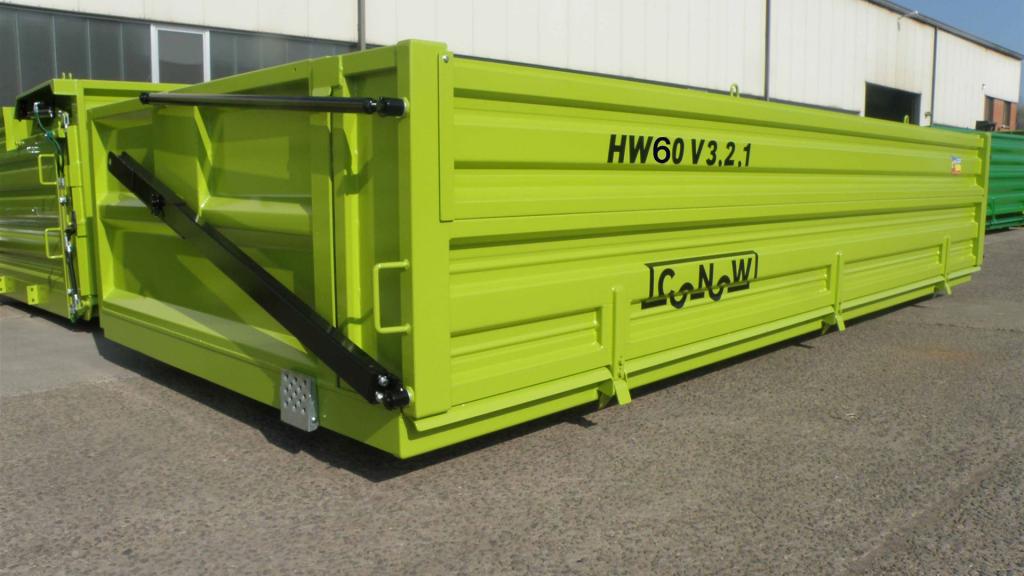

HW 60 V3.2.1
- Kan naar links worden gekanteld (kan op verzoek naar rechts worden gekanteld).
- Voor-, achter- en één zijwand zijn doorlopende valwanden en stevig vastgelast aan de kiepbak.
- de andere zijwand kan over het hele oppervlak worden geopend door middel van een kinematisch systeem (vergelijkbaar met SHAB V 5.1)
- met 3 x vergrendeling op de zijwand, incl. twee beugels voor zelfmontage
- Losopening: 4,50 m lang x 1,50 m hoog
- Materiaal kiepzijde: 3-zijdig, 2 mm (stevig gelast)
- Kiepzijde geprofileerd lasergelast
- 2,5 mm dik
- Fabrieksmatige afdichting van de kantelzijwand aan de zijkanten en in het onderste gedeelte
- Kieplagerafmeting: 1480 of 1590 – opgeven bij bestelling
- (Voor 1480 mm zijn er twee versies, u ontvangt een kleine schets na het plaatsen van de bestelling om de bijbehorende afmetingen aan te geven).

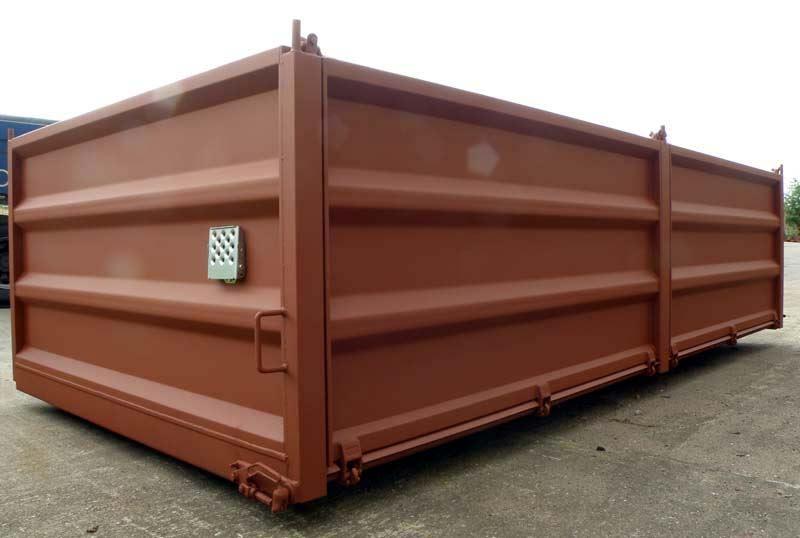

HW 60 V4
- Kantelbare brug met breed lichaam 120 cm hoog
- linkerzijde kantelbaar
- linkerzijde met 2 pendelende valkanten, centrale steun en centrale vergrendeling,
- rechterzijde met doorlopende valkanten, stevig gelast,
- voor- en achterwand zijn ook doorlopende valkanten en
- stevig gelast
- Kieplagerafmeting: 1480 of 1590 – opgeven bij bestelling
- (Voor 1480 mm zijn er twee versies, u ontvangt een kleine schets na het plaatsen van de bestelling om de bijbehorende afmetingen aan te geven).

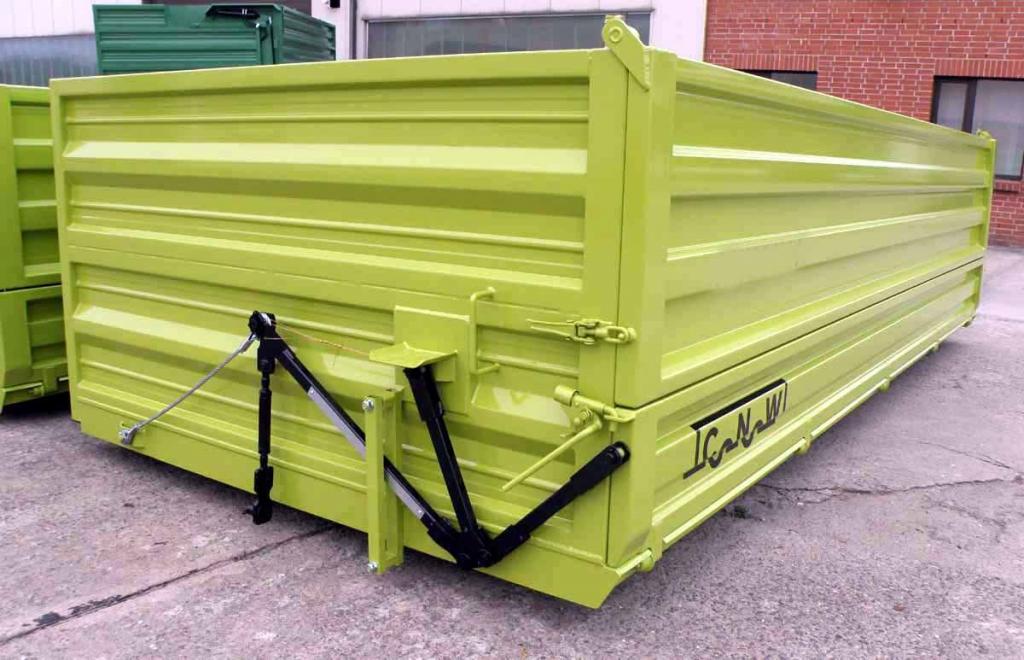

HW 60 V4.1
- Kiepbrug met gecombineerde bak 120 cm hoog
- Eindwand en achterwand zijn doorlopende valwanden en stevig vastgelast aan de kiepbak
- Rechter zijwand met twee valwanden en middenstijl ook stevig vastgelast aan de kipbak
- Linkerzijwand is uitgerust met een bovenste pendeldakwand en een onderste zijwand met kinematica voor openen en sluiten
- Verdeling zijwanden (onder/boven): 400/800
- De onderste 400 mm hoge afzetkant is extra verstevigd met een 6 mm dik ingelast profiel
- In het gebied van de middelste hiel is een 2 mm dikke plaat van binnenuit geplaatst
- Materiaal zijkant: 3-zijdig 2 mm, kantelzijde 2 / 2,5 mm
- Kieplagerafmeting: 1480 of 1590 – opgeven bij bestelling
- (Voor 1480 mm zijn er twee versies, je ontvangt een kleine schets na het plaatsen van de bestelling om de bijbehorende afmetingen aan te geven).

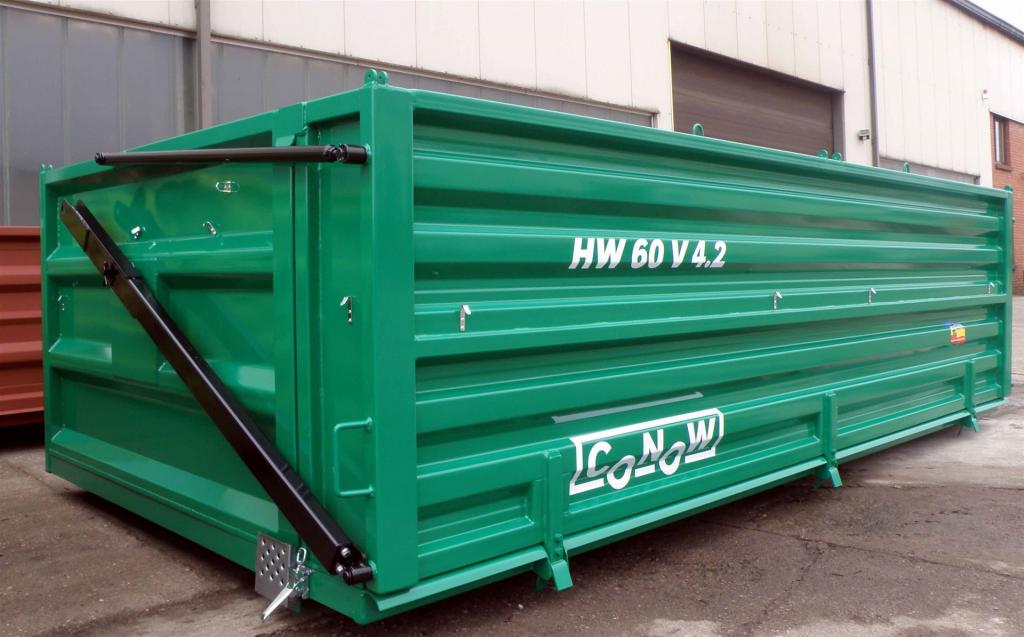

HW 60 V4.2
- Kiepbak met gecombineerde bak 120 cm
- Voor-, achter- en rechterzijwand zijn elk doorlopende valwanden en stevig vastgelast aan de kiepbak
- De linker zijwand kan over het hele oppervlak worden geopend door middel van een kinematisch systeem met 3 x vergrendeling en 2 x veiligheidssluiting.
- incl. aanlasplaten BL 6 voor zelfmontage en 2x kinematisch koord
- Bij deze bak wordt standaard een versterkte kiepbrug gebruikt.
- Ter bescherming tegen doorbuiging is de te openen zijde voorzien van een speciaal profiel (6 mm dik, 88 mm webhoogte, zie brochure).
- De linkerzijde bestaat uit zeer hoogwaardig 2,5 mm dik valmateriaal, QSTE 380
- Kieplagerafmeting: 1480 of 1590 – opgeven bij bestelling.
- (Voor 1480 mm zijn er twee versies, je ontvangt een kleine schets na het plaatsen van de bestelling om de bijbehorende afmetingen aan te geven).

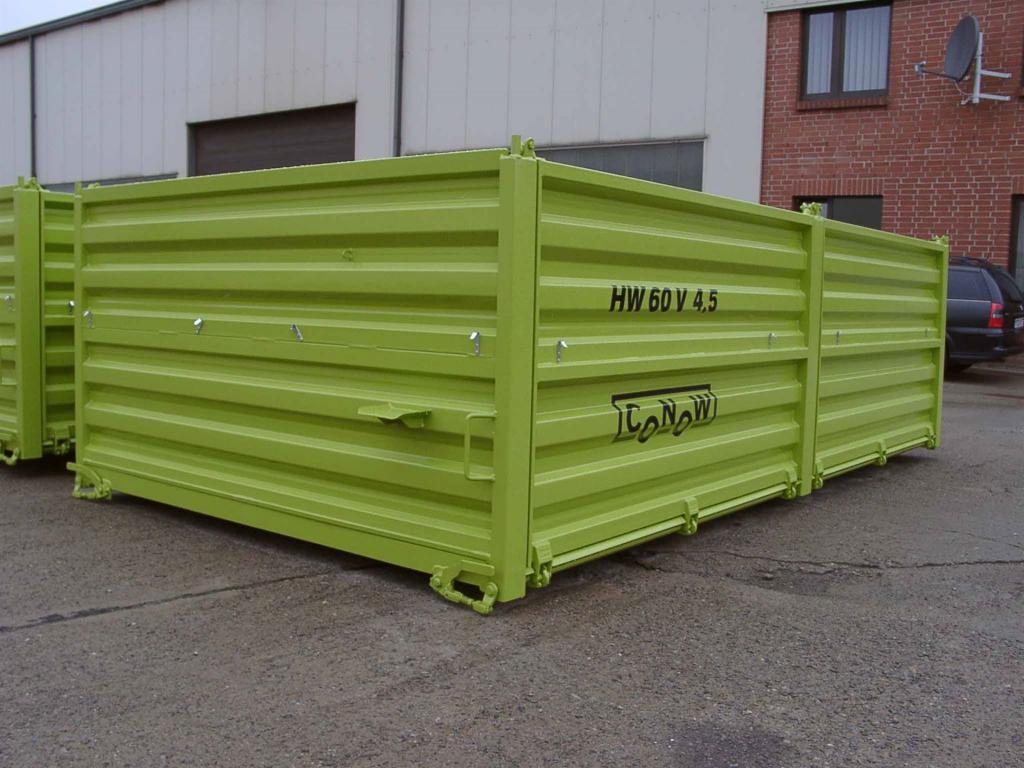

HW 60 V4.5
- Kantelbrug met brede wandconstructie 95 cm hoog
- kantelbaar aan één kant, zonder middenstijl
- Kiepbrug aan kiepzijde met versterkt buitenframe profiel 6 mm,
- voor- en achterwanden zijn stevig aan de kiepbak gelast,
- één zijde: doorlopende valkant, stevig vastgelast aan de kiepbak,
- kiepzijde: doorlopende pendelende laadklep zonder middenstijl met
- centrale vergrendeling, geprofileerde lasergelaste zijwand van 2,5 mm dik
- Kieplagerafmeting: 1480 of 1590 – opgeven bij bestelling
- (Voor 1480 mm zijn er twee versies, u ontvangt een kleine schets na het plaatsen van de bestelling om de bijbehorende afmetingen aan te geven).

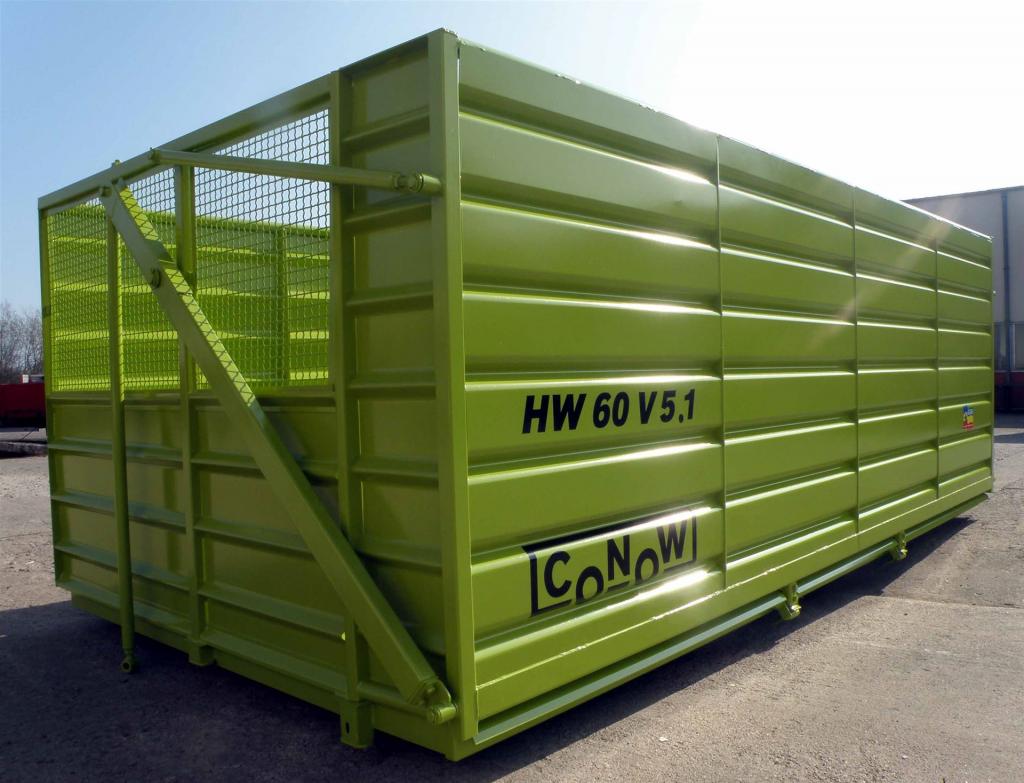

HW 60 V5.1
- Kantelbrug met brede wandconstructie 95 cm hoog
- kantelbaar aan één kant, zonder middenstijl
- Kiepbrug aan kiepzijde met versterkt buitenframe profiel 6 mm,
- voor- en achterwanden zijn stevig aan de kiepbak gelast,
- één zijde: doorlopende valkant, stevig vastgelast aan de kiepbak,
- kiepzijde: doorlopende pendelende laadklep zonder middenstijl met
- centrale vergrendeling, geprofileerde lasergelaste zijwand van 2,5 mm dik
- Kieplagerafmeting: 1480 of 1590 – opgeven bij bestelling
- (Voor 1480 mm zijn er twee versies, u ontvangt een kleine schets na het plaatsen van de bestelling om de bijbehorende afmetingen aan te geven).

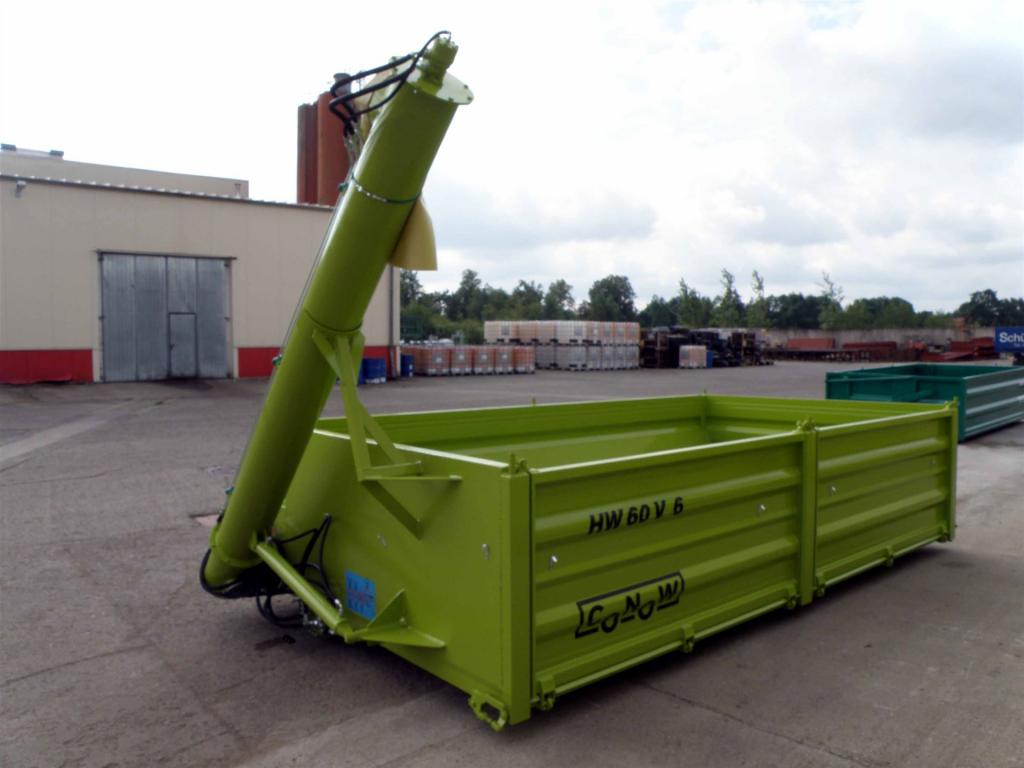

HW 60 V6a
- Zaad-mineraalmestbak 95 cm hoog
- kan aan één kant worden gekiept, gelast aan de rechterkant
- Eindwand, rechterzijwand en achterwand zijn doorlopende valwanden en stevig aan de kiepbak gelast
- links twee pendelende laadkleppen met centrale staander en centrale vergrendeling
- incl. vijzelsysteem bestaande uit lengtevijzel en persvijzel voor transport van zaad en minerale meststoffen
- Alle leidingen, aansluitingen en slangen worden meegeleverd en zijn voorgemonteerd. Er hoeft slechts één verbinding met de trekker te worden gemaakt (voorwaartse en terugwaartse stroom) en de verbinding voor het kantelen van de kiepbrug.
- Lengte van de losvijzel : 3,00 m
- Capaciteit : 30 – 40 t / uur afhankelijk van het soort fruit en de consistentie
- Kieplagerafmeting: 1480 of 1590 – opgeven bij bestelling.
- (Voor 1480 mm zijn er twee versies, u ontvangt een kleine schets na het plaatsen van de bestelling om de bijbehorende afmetingen aan te geven).

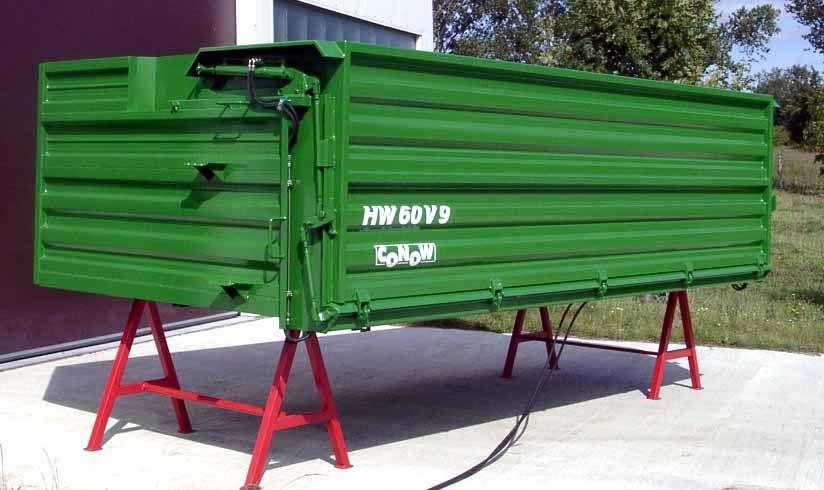

HW 60 V9 / V9.1
- Kantelbrug met multifunctionele bak 120 cm hoog
- links kantelbaar of rechts kantelbaar (beschrijving voor links kantelbaar)
- geprofileerde lasergelaste valwanden
- binnen en buiten 3-zijdig dubbelgelaste valwanden,
- Afdichting binnen 4 zijdig tussen boven/onderkant valkant
- (afdichting van de lasnaden aan de binnenzijde van de romp door middel van speciale afdichtingslijm)
- links: doorlopende valzijde (2,5 mm dik, QSTE 380) met hydraulische valzijdeopening, dubbel sluitmechanisme
- absoluut verkrachtingsbestendig (2 x laterale en 4 x onderste vergrendelingshaken worden automatisch vergrendeld)
- Fabrieksmatige afdichting van de kantelbare valkant in het onderste gedeelte
- Geen verzegeling nodig aan de zijkanten door automatisch aandrukken
- doorlopende kipwanden aan de voor-, rechter- en achterzijde, stevig vastgelast
- Gebruik van een speciaal versterkte kiepbak met 6 mm buitenframe profiel
- Kieplagerafmeting: 1480 of 1590 – opgeven bij bestelling
- (Voor 1480 mm zijn er twee versies, hiervoor ontvangt u een kleine schets na het plaatsen van de bestelling om de bijbehorende afmetingen aan te geven).
