Bovenbouwen HW 80 – Conow Nederland, Belgium, France

HW 80 V1

Kiepbrug met bovenbouw
aan beide zijden kantelbaar
2 x voor-achterwand onder
2 x voor-achterwand boven
linker- en rechterzijwand in de lengte verdeeld
bovenste valzijde is met slinger gemonteerd
de onderste valwanden zijn voorzien van kinematica en functioneren als zijdelingse uitwerpkanalen
Fabrieksmatige afdichting van de valkanten

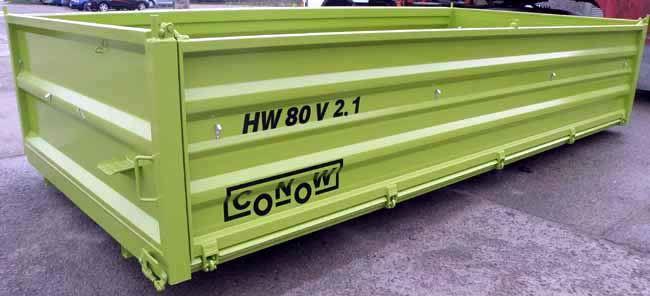

HW 80 V2.1

Kantelbrug met brede bak 95 cm hoog
links kantelbaar (rechts kantelbaar op aanvraag)
zonder middenstijl
Kantelbrug aan kantelbare kant met versterkt buitenlijstprofiel 6 mm
voor- en achterwand zijn stevig aan de kantelbrug gelast
één zijde stevig gelast
Kiepzijde: doorlopende pendelende laadklep zonder middenstijl met centrale vergrendeling
geprofileerde lasergelaste zijwand 2,5 mm dik
fabrieksverzegeling van de zijwand van de pendulum

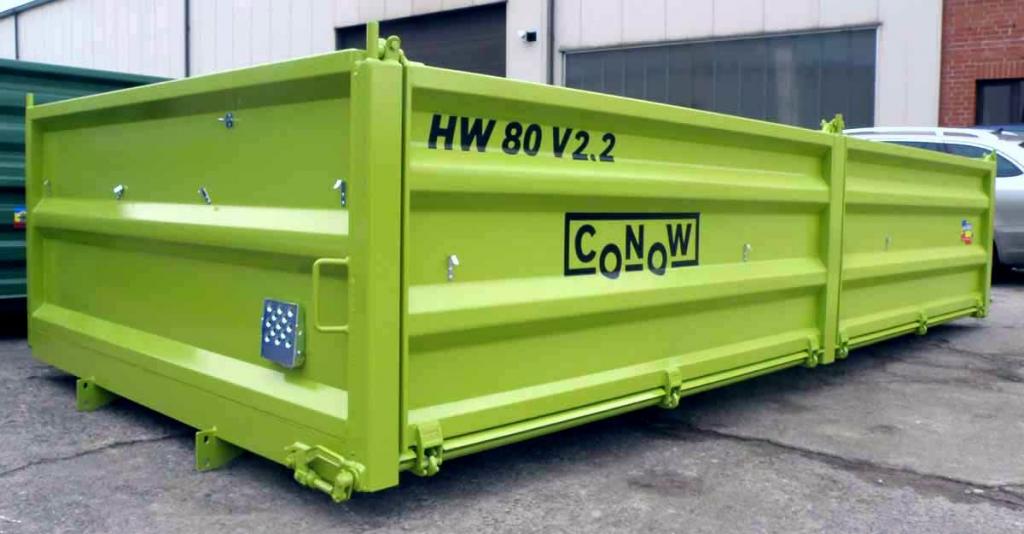

HW 80 V2.2

Kantelbrug met brede bak 95 cm hoog
links kantelbaar (rechts kantelbaar op aanvraag)
met centrale staander
één zijde bestaande uit een doorlopende gelaste valplaat
de te openen zijde is gedeeld en voorzien van centrale reling en centrale vergrendeling
de voor- en achterwanden zijn elk doorlopende valwanden en zijn stevig aan de kiepbak gelast
fabrieksmatige afdichting van de slingervalwanden

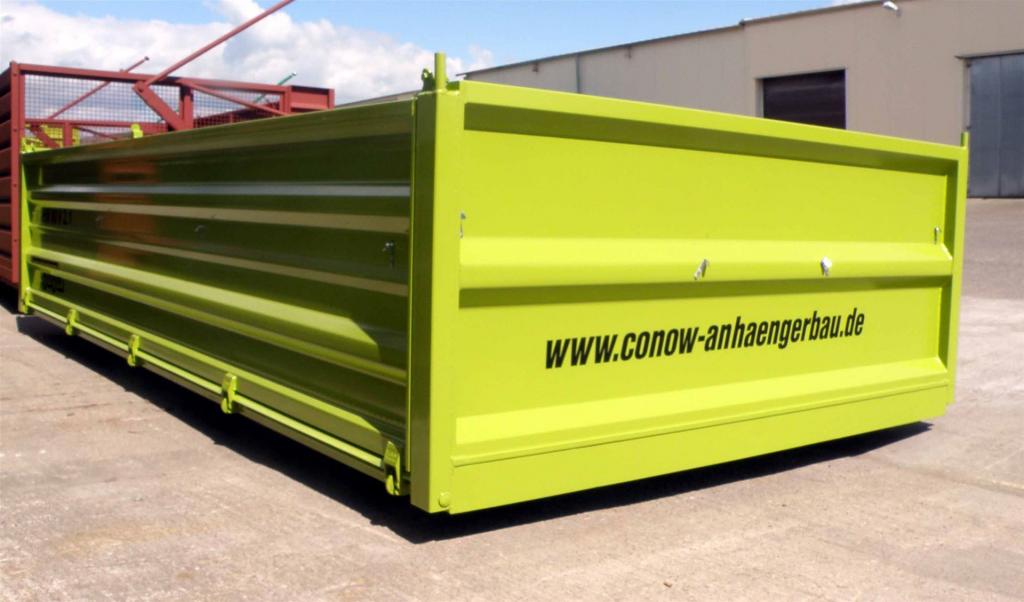

HW 80 V2.3

Kantelbrug met brede bak 95/94 cm hoog
aan beide zijden kantelbaar
zonder middenstijl
Kiepbrug aan beide zijden met versterkt buitenframe profiel 6 mm
voor- en achterwand zijn vast aan de kiepbak gelast
Doorlopende pendelende zijwanden aan beide zijden zonder middenbok met centrale vergrendeling
geprofileerde lasergelaste zijwanden van 2,5 mm dik
fabrieksmatige afdichting van de pendeldaalzijden

HW 80 V2.5

Aan beide zijden kantelbaar, met twee middensteunen
beide zijden met twee pendelend opklapbare zijwanden, middenstijl en centrale vergrendeling
de voor- en achterwanden zijn elk doorlopende valkanten en zijn stevig aan de kiepbak gelast
fabrieksafdichting van de pendeldalen

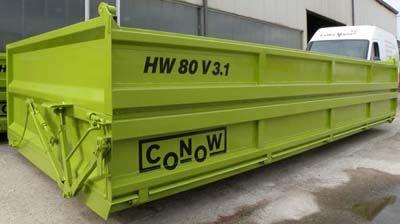

HW 80 V3.1

Kiepbrug met gecombineerde body 95 / 90 cm hoog

Linkerzijde kantelbaar (kantelbaar naar rechts op aanvraag)
rechterzijde met doorlopende zijwand stevig aan elkaar gelast
linkerzijde met twee overlangse valzijden versterkt door 3 verticale
verstevigd door 3 verticaal ingelaste stijlen
de onderste te openen valkant is voorzien van kinematica en fungeert als afvoergoot
Fabrieksmatige afdichting van de neerklapbare zijwanden aan de zijkanten en onderkant

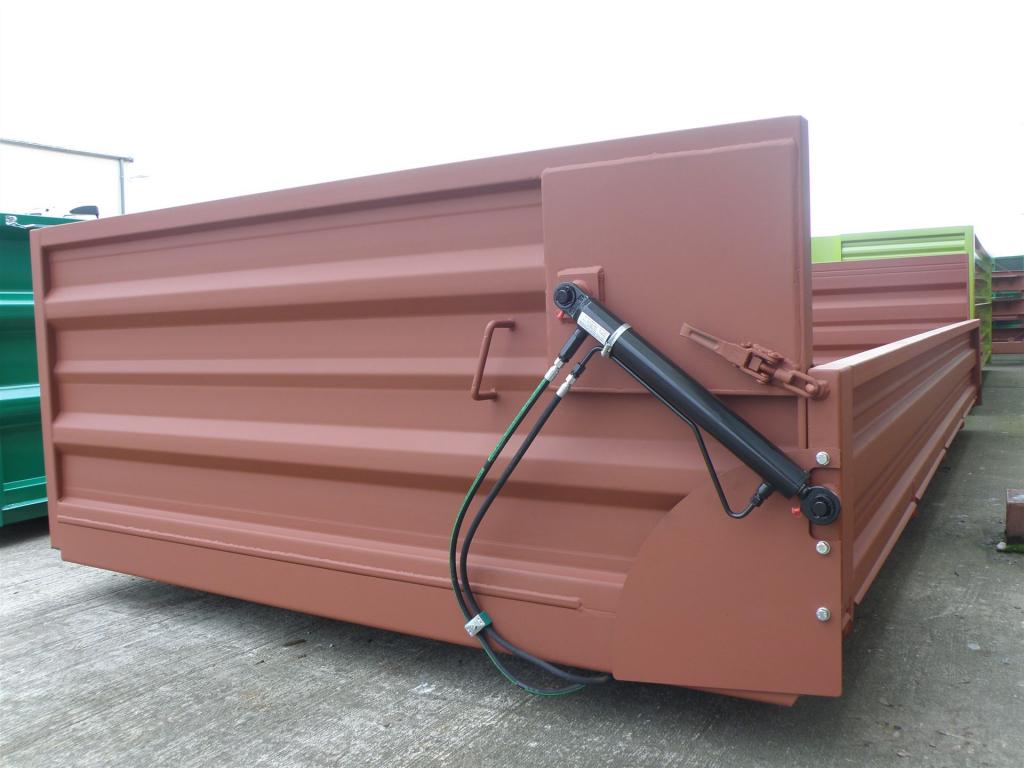

HW 80 3.1.2

Kiepbrug met bovenbouw 95 / 90 cm hoog

Linkerzijde kantelbaar (naar rechts kantelbaar op aanvraag)
linkerzijde met in de lengte gedeelde geprofileerde lasergelaste valkanten,
de linkerzijde is uitgerust met een bovenste pendeldaal en onderste daalzijde
met hydraulische zijopening voor openen en sluiten
Verdeling valkanten (onder/boven): 425/500
De onderste 400 mm hoge valzijde is extra verstevigd met een 6 mm dik ingelast profiel.
In het gebied van de middelste hiel is van binnenuit een 2 mm dikke plaat geplaatst.
De hydraulische valzijde bestaat uit: 2 hydraulische cilinders met aangelaste bouten en 1 set hydraulische slangen.
De onderste valzijde is aan beide uiteinden voorzien van een zijgeleidingssegment als begrenzing om een gedwongen geleiding van de lading te verkrijgen bij het kantelen naar een opvangbak.
uiteinden met een zijgeleidingssegment als begrenzing.
Dit ontwerp is bijzonder geschikt voor het kiepen van wortelgewassen en graan in opvangbakken.
Aan de rechterkant zijn de voor- en achterwanden doorlopend. Hoogte van de valkuil: 950 mm aan drie zijden, kiepzijde 930 mm
Fabrieksafdichting van de opklapbare valwanden aan de zijkanten en onderkant

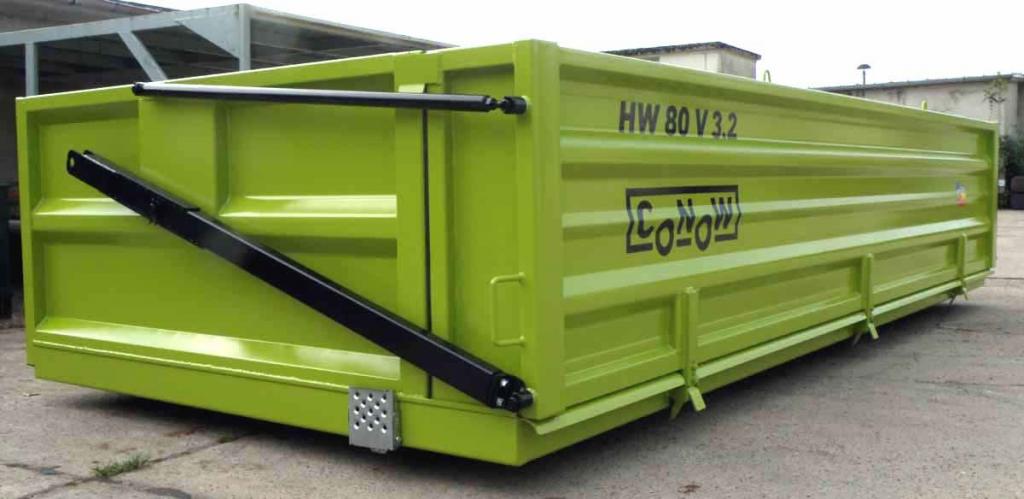

HW 80 V3.2

Kiepbrug met gecombineerde bovenbouw 95 cm hoog

Kan naar links worden gekanteld (kan op verzoek naar rechts worden gekanteld).
Voor-, achter- en één zijwand zijn doorlopende valwanden en stevig vastgelast aan de kiepbak.
de andere zijwand kan over het hele oppervlak worden geopend door middel van een kinematisch systeem (vergelijkbaar met SHAB V 5.1)
met 3 x vergrendeling op de zijwand, incl. twee beugels voor zelfmontage
Losopening: 5,20 m lang x 1,50 m hoog
Materiaal kiepzijde: 3-zijdig, 2 mm (stevig gelast)
Kiepzijde geprofileerd lasergelast
2,5 mm dik
Fabrieksmatige afdichting van de kantelzijwand aan de zijkant en in het onderste gedeelte

HW 80 V4

Kiepbrug met multifunctioneel lichaam V4

Kantelbrug met brede bak 120 cm hoog
Linkerzijde kantelbaar (of rechterzijde kantelbaar op aanvraag)
Linkerzijde met twee pendeldalen, middenstijl en ZV,
rechterzijde ook met twee valwanden en middenstijl, maar bevestigd aan de kiepbak
de voor- en achterwanden zijn doorlopende valkanten die vast aan de kiepbak zijn gelast
fabrieksmatige afdichting van de zijwanden van de slinger

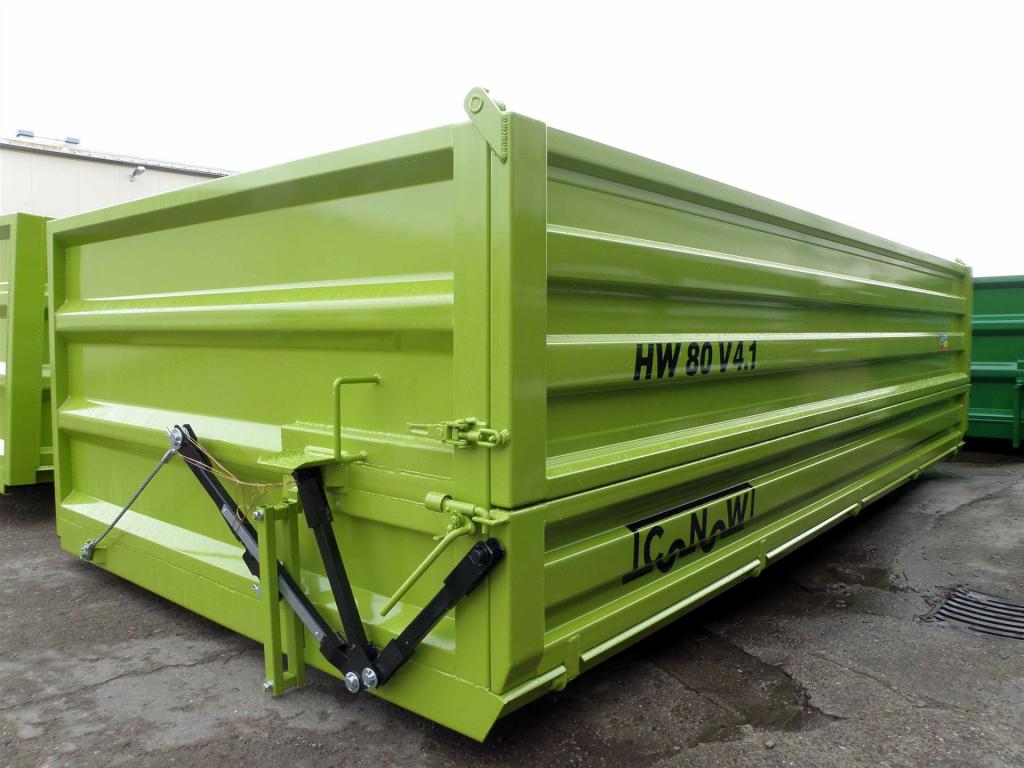

HW 80 V4.1

Kantelbrug met gecombineerde bovenbouw V4.1

Kiepbrug met gecombineerde bovenbouw 120 cm hoog
Kan naar links worden gekanteld (kan op verzoek naar rechts worden gekanteld)
Eindwand en achterwand zijn doorlopende valwanden en vast aan de kiepbak gelast
één zijwand met twee valwanden en middenstaander ook vast aan de kiepbak gelast
de andere zijde is uitgerust met een bovenste slingervalzijde en een onderste valzijde met kinematica voor openen en sluiten
Verdeling van de zijwanden (onder/boven): 400/800
De onderste 400 mm hoge afzetkant is extra verstevigd met een 6 mm dik inlasprofiel
In het gebied van de middelste hiel wordt een 2 mm dikke plaat van binnenuit geplaatst
Materiaal zijkant: 3-zijdig 2 mm, kipzijde 2 / 2,5 mm

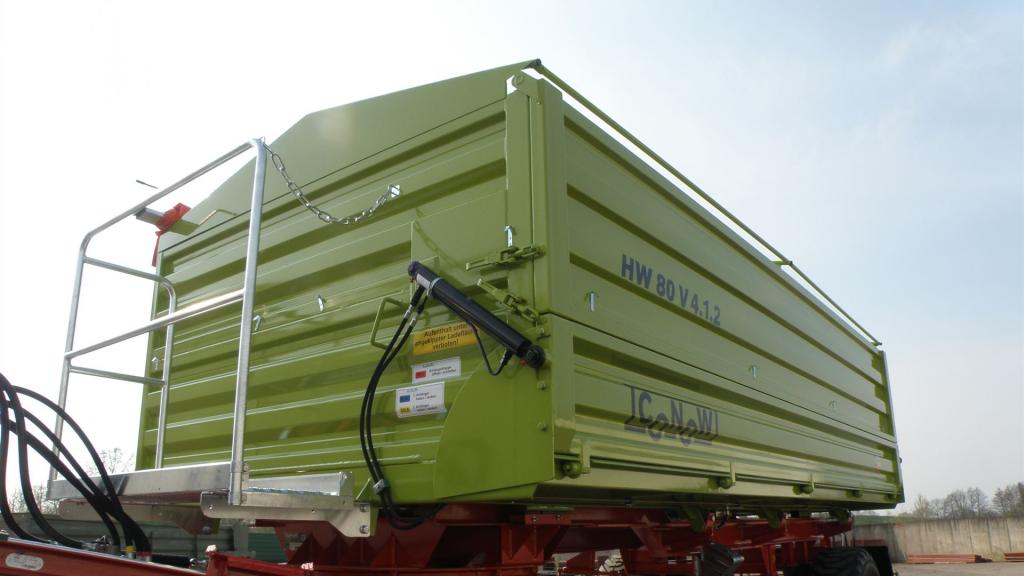

HW 80 V4.1.2

Kiepbrug met gecombineerde bovenbouw 120 cm hoog
Kan naar links worden gekanteld (kan op verzoek naar rechts worden gekanteld)
Eindwand en achterwand zijn doorlopende valwanden en vast aan de kiepbak gelast
één zijwand met twee valwanden en middenstaander eveneens vast aan de kiepbak gelast
de andere zijde is uitgerust met een bovenste pendeldakwand en een onderste daalwand via hydrauliek voor openen en sluiten
Verdeling kiepschot (onder/boven): 400/800
De onderste 400 mm hoge afzetkant is extra verstevigd met een 6 mm dik inlasprofiel
Ter hoogte van de middenparel wordt een 2 mm dikke plaat van binnenuit geplaatst
Materiaal zijkant: 3-zijdig 2 mm, kantelzijde 2 / 2,5 mm

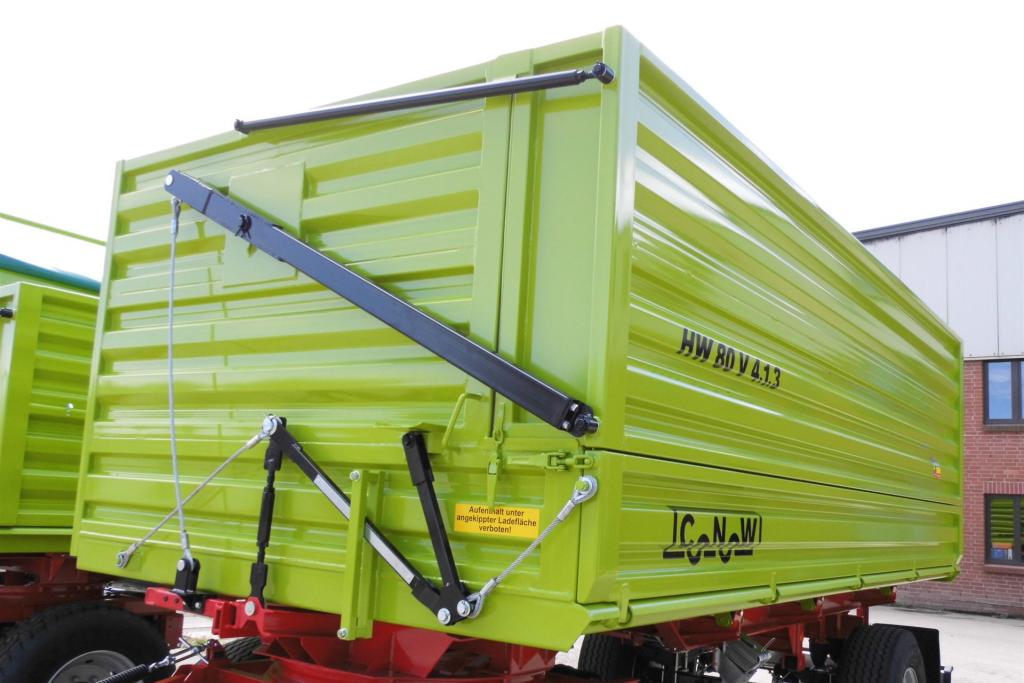

HW 80 V4.1.3

Kiepbrug met gecombineerde bovenbouw 160 cm hoog
naar links kantelbaar (naar rechts kantelbaar op aanvraag)
geprofileerde lasergelaste valwanden, 2, 5 mm dik, QSTE 380
binnen en buiten 3-zijdig dubbelgelaste valzijden
Afdichting binnenzijde 4-zijdig tussen bovenste/onderste valkant
(afdichting van de lasnaden aan de binnenzijde van de carrosserie door middel van speciale afdichtingslijm)
Voor- en achterzijde zijn doorlopende valkanten en stevig aan de kiepbak gelast
rechterzijde gelast (800/800 mm)
de linkerzijde is voorzien van een gedeelde zijwand:
zijwaartse verdeling (onder/boven in mm): 400/1200
de onderste afzetkant kan worden bediend via kinematica
De onderste 400 mm hoge valzijde is extra verstevigd met een 6 mm dik ingelast profiel.
In het gebied van de middelste hiel is een 2 mm dikke plaat van binnenuit geplaatst.
In het gebied van de voor- en achterwand zijn invoerplaten aangebracht (voor beter kantelen van de lading).
De volledige bovenste valzijde kan worden geopend door middel van een kinematisch systeem zoals bij V 4.2.

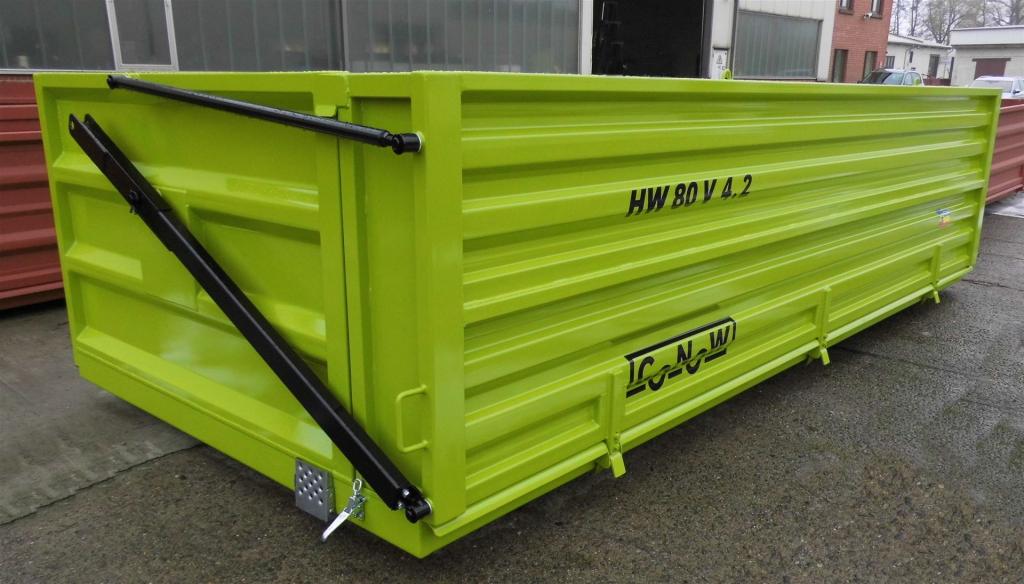

HW 80 V4.2

Kiepbrug met gecombineerde bovenbouw 120 cm hoog
Kan naar links worden gekanteld (op verzoek ook naar rechts)
Voor-, achter- en één zijwand zijn doorlopende valwanden en stevig vastgelast aan de kiepbak.
de andere zijwand kan volledig worden geopend door middel van een kinematisch systeem (vergelijkbaar met SHAB V 5.1)
met 3 x vergrendeling en 2 x veiligheidsslot incl. twee nieuwe beugels voor zelfmontage
Een versterkte kantelbrug wordt standaard gebruikt bij deze opbouw
De te openen zijde is voorzien van een speciaal profiel (6 mm dik, 130 mm webhoogte, zie brochure) ter bescherming tegen doorbuiging.
De linkerzijde bestaat uit zeer hoogwaardig 2,5 mm dik valmateriaal, QSTE 380
Fabrieksafdichting van de kantelbare zijwand aan de zijkant en in het onderste gedeelte

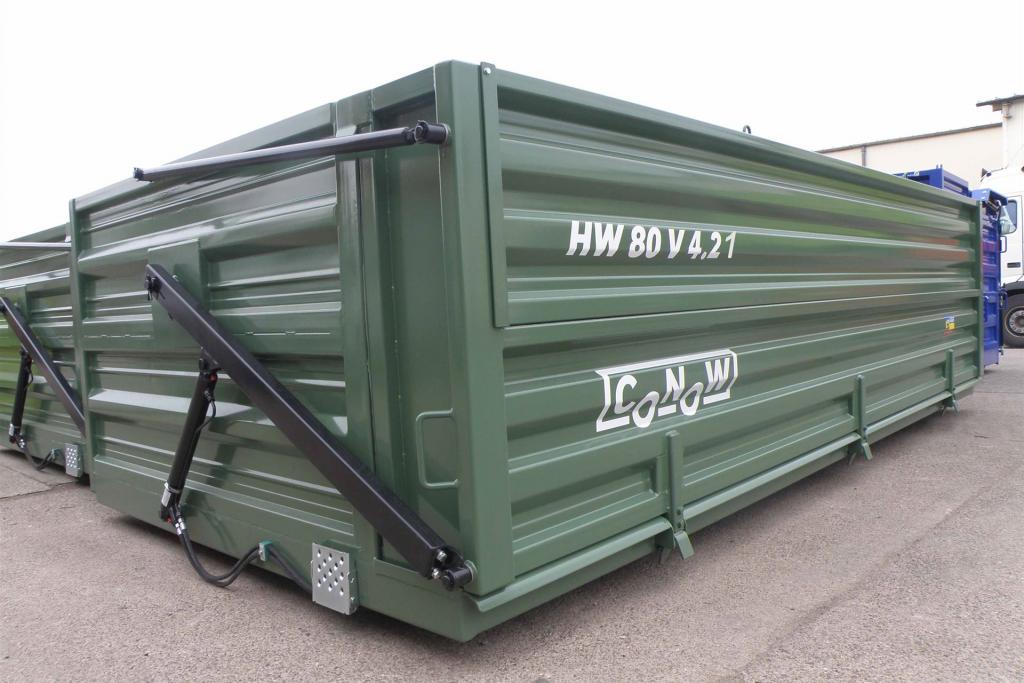

HW 80 V4.2.1

Kiepbrug met gecombineerde bovenbouw geschikt voor het transporteren van kaf en graan
Opbouw 120 cm hoog met 40 cm verlenging
links kantelbaar (op verzoek ook naar rechts kantelbaar)
Geprofileerde lasergelaste valwanden
Binnen- en buitenzijde 3-zijdig dubbelgelaste valwanden
Afdichting binnen 4 zijdig tussen bovenste/onderste valkant
(afdichting van de lasnaden aan de binnenzijde van de carrosserie door middel van speciale afdichtingslijm)
voor-, achter- en één zijwand en stevig vastgelast aan de kiepbak
de kantelbare zijwand (2,5 mm dik, QSTE 380) kan via kinematica over het hele oppervlak worden geopend
met 3 x vergrendeling en 2 x veiligheidsslot
incl. twee nieuwe beugels voor zelfmontage
Stabiele, vastgeschroefde bevestiging: 40 cm hoog rondom, 2 mm dik
gescheiden voor links / rechts door middel van schroefverbindingen
eenvoudig te monteren/demonteren
fabrieksmatige afdichting van de kantelbare zijwand aan de zijkanten en in het onderste gedeelte
Een versterkte kantelbrug wordt standaard gebruikt bij deze constructie
Ter bescherming tegen doorbuiging is de te openen zijde voorzien van een speciaal profiel (6 mm dik, 130 mm webhoogte, zie brochure).
Aanbeveling: hydraulische zijopening tegen meerprijs om gevolgschade te voorkomen

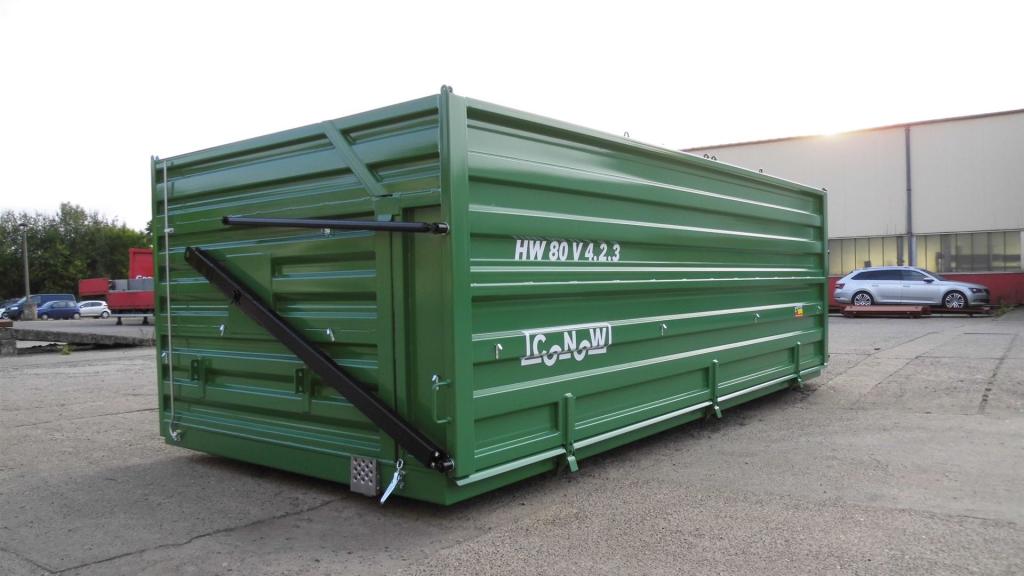

HW 80 V4.2.3

Kiepbrug met gecombineerde bovenbouw geschikt voor het transporteren van kaf en graan
Opbouw 120 cm hoog met 40 cm verlenging
links kantelbaar (op verzoek ook naar rechts kantelbaar)
Geprofileerde lasergelaste valwanden
Binnen- en buitenzijde 3-zijdig dubbelgelaste valwanden
Afdichting binnen 4 zijdig tussen bovenste/onderste valkant
(afdichting van de lasnaden aan de binnenzijde van de carrosserie door middel van speciale afdichtingslijm)
voor-, achter- en één zijwand en stevig vastgelast aan de kiepbak
de kantelbare zijwand (2,5 mm dik, QSTE 380) kan via kinematica over het hele oppervlak worden geopend
met 3 x vergrendeling en 2 x veiligheidsslot
incl. twee nieuwe beugels voor zelfmontage
Stabiele, vastgeschroefde bevestiging: 40 cm hoog rondom, 2 mm dik
gescheiden voor links / rechts door middel van schroefverbindingen
eenvoudig te monteren/demonteren
fabrieksmatige afdichting van de kantelbare zijwand aan de zijkanten en in het onderste gedeelte
Een versterkte kantelbrug wordt standaard gebruikt bij deze constructie
Ter bescherming tegen doorbuiging is de te openen zijde voorzien van een speciaal profiel (6 mm dik, 130 mm webhoogte, zie brochure).
Aanbeveling: hydraulische zijopening tegen meerprijs om gevolgschade te voorkomen

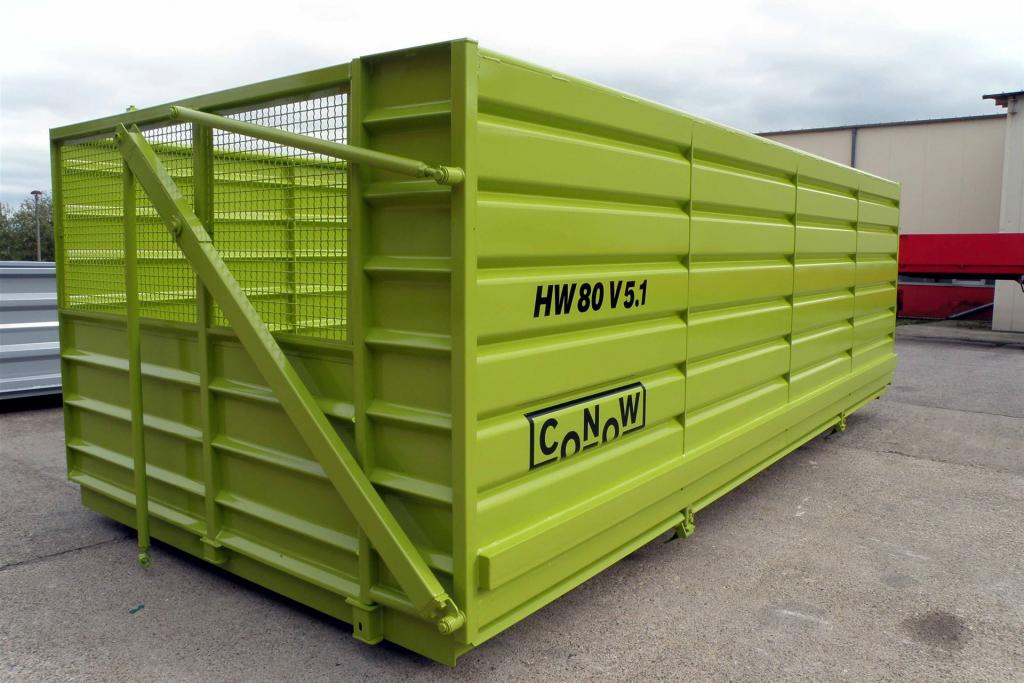

HW 80 V5.1 / V5.2

De versnipperbak voor zwaar gebruik wordt geproduceerd voor de HW 80 aanhangwagen en de W 50 en L 60 vrachtwagens. Deze carrosserievariant wordt voornamelijk gebruikt voor het transporteren van kaf, maar ook voor het transporteren van houtsnippers. De kinematica wordt standaard gebruikt om de laadklep te openen. De zware hakselbak is verkrijgbaar als pakket voor zelfmontage of als complete bak inclusief kiepbak.

Zware vorkbak variant 5.1 met valhoogte

eenzijdig kantelbaar (verkrijgbaar als links of rechts kantelbaar, beschrijving geldt voor links kantelbaar)

Leveringsomvang voor zelfmontage aan bestaande kiepbak

Alle golfplaten in 2 mm plaatdikte, golfmaat W/D in mm: 60/30 Golfplaatafmeting 30x30x4 mm in de voor- en achterwand
1 x kopwand, 1 x achterwand met verwijderbaar toegangsluik, 1 x vaste zijwand en 1 x kantelbare zijwand met elk 4 segmenten plus
2 x vergrendelingshaken, 2 x bevestiging voor haken
1 x voorconsole, 1 x achterconsole, 2 x kinematische buis 1160,2 x kinematische buis 1540, 2 x kinematisch kokerprofiel
1 set bouten en vulringen voor montage van de zware chopperbak op de bestaande kipperbak
1 x Overblaassprotectie compleet bestaande uit: Driehoek voor, driehoek achter en zijbescherming
Kleurstelling: Roestwerende primer in roodbruin (oxiderood)

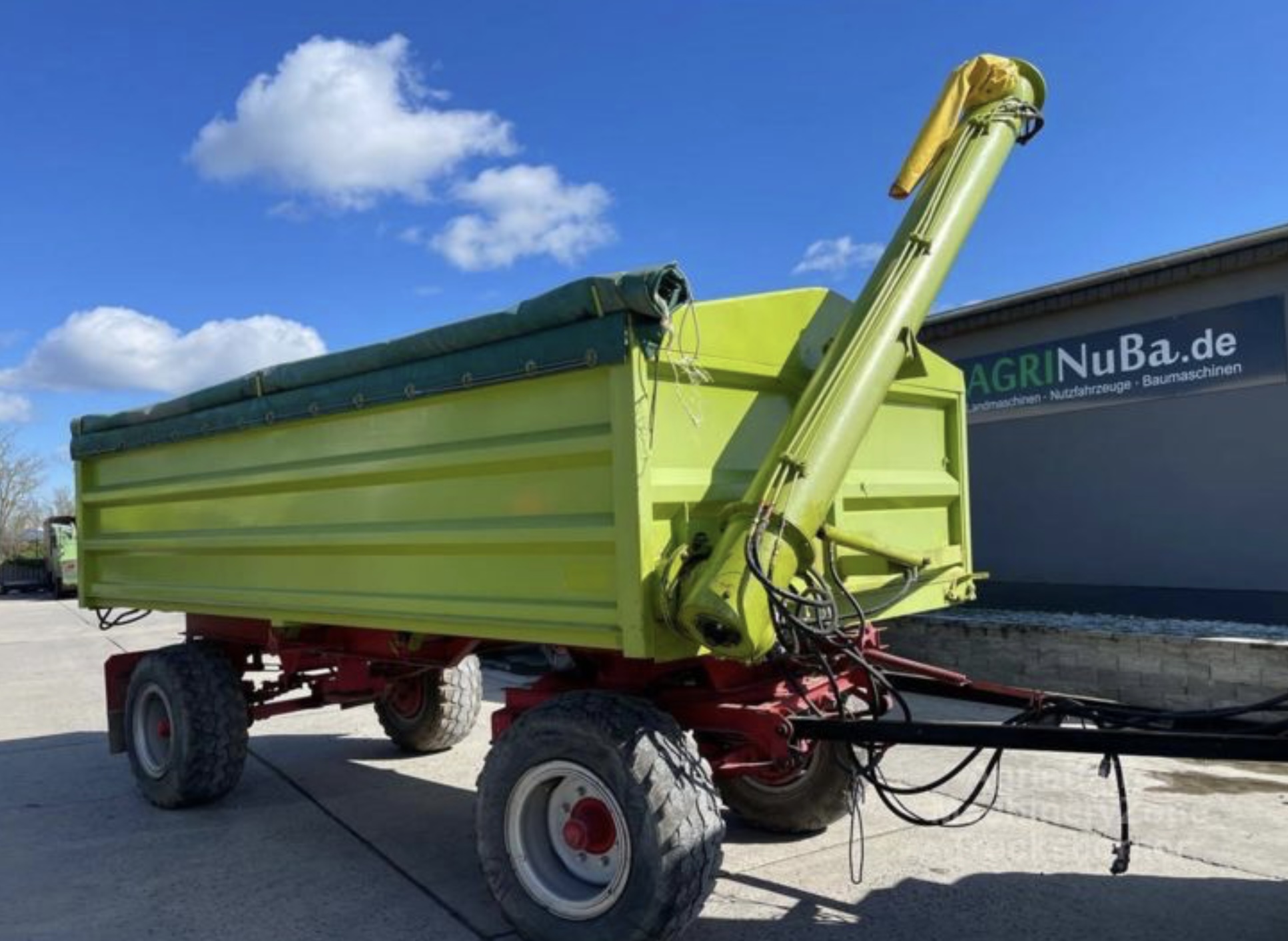

HW 80 V6a / V6b

Deze bovenbouwen zijn uiterst geavanceerde constructies die in vereenvoudigde vorm hun waarde al 20 jaar hebben bewezen in combinatie met de aanhangwagen HW 80. De door ons geproduceerde opbouwvarianten 6 a en 6 b zijn in eerste instantie bedoeld voor de aanhanger HW 80. Variant 6a kan ook op de aanhangwagen HW 60 worden gemonteerd.

Zaad-mineraalmestbak 95 cm hoog
kan aan één kant worden gekiept, gelast aan de rechterkant
Voorwand, rechterzijwand en achterwand zijn doorlopende valwanden en stevig aan de kipbak gelast
Twee pendelende laadkleppen links met centrale staander en centrale vergrendeling incl. vijzelsysteem bestaande uit een lengtevijzel en een persvijzel voor het transport van zaad en minerale meststoffen.
Alle leidingen, aansluitingen en slangen worden meegeleverd en zijn voorgemonteerd.
Er hoeft slechts één verbinding met de trekker te worden gemaakt (voorwaartse en terugwaartse stroom) en de verbinding voor het kantelen van de kiepbrug.
Lengte van de losvijzel : 3,00 m of 3,30 m
Capaciteit : 30 – 40 t / uur afhankelijk van het soort fruit en de consistentie
Zijdelingse afdichting van de pendelkleppen in de fabriek

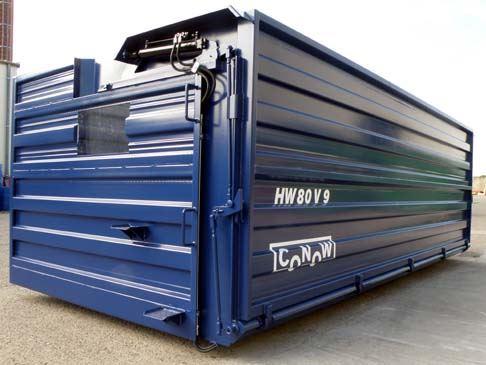

HW 80 V9 / V9.1

De multifunctionele bak variant 9 is een universeel inzetbare bak. Door het buitengewoon stabiele ontwerp en de goede afdichting kunnen alle transportgoederen, van silage/kaf, houtsnippers, mest tot graan, worden vervoerd. De bak is bestand tegen verkrachting. Pallets kunnen onder andere worden geladen door de hydraulische valzijopening.

Kantelbrug met multifunctionele behuizing V9

eenzijdig kantelbaar (verkrijgbaar als links of rechts kantelbaar, beschrijving geldt voor links kantelbaar)
Linker doorlopende valzijde (2,5 mm dik, QSTE 380) met hydraulische opening van de valzijde, dubbele vergrendeling
absoluut verkrachtingsbestendig (2 x laterale en 5 x onderste vergrendelingshaken worden automatisch vergrendeld),
Doorlopende zijwanden vooraan, rechts en achteraan, stevig gelast, gebruik van speciaal versterkte kiepbakken met 6 mm buitenframe profiel.
Productie volgens Euro palletafmetingen is standaard.
Fabrieksverzegeling van de kiepkant in het onderste gedeelte, geen verzegeling nodig aan de zijkanten door automatisch aandrukken

Kiepbrug met multifunctionele bak V9.1

eenzijdig kantelbaar (optioneel verkrijgbaar als links of rechts kantelbaar, beschrijving geldt voor links kantelbaar)
links gedeelde valkanten, valkantafstand onder/boven in mm: 400/1200, bovenste valkant (2,5 mm dik, QSTE 380) uitgerust met hydraulische opening van de valkant en beveiligd met zijsloten
onderste valkant opent ook hydraulisch en is uitgerust met zijdelingse geleidingssegmenten
Fabrieksafdichting van de kantelbare valkant in het onderste gedeelte
Doorlopende zijwanden voor, rechts en achter, stevig gelast, plexiglas in de voorwand, gebruik van een speciaal versterkte kiepbak met 6 mm buitenframe profiel
Productie volgens Euro palletafmetingen is standaard.
